一、氣動高真空蝶閥 產品概述
上海霜恒閥門有限公司生產的氣動高真空蝶閥GUD是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動高真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。

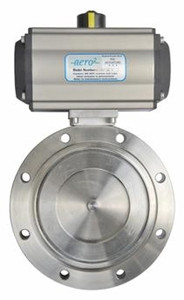

氣動高真空蝶閥
二、氣動高真空蝶閥 主要技術參數
公稱通徑DN
DN32～1000
一、氣動高真空蝶閥 產品概述
|
上海霜恒閥門有限公司生產的氣動高真空蝶閥GUD是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動高真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。 |
|
|
氣動高真空蝶閥
|
二、氣動高真空蝶閥 主要技術參數
| 公稱通徑DN | DN32～1000 |
|---|---|
| 動作范圍 | 0～90° |
| 泄漏率 | ≤1.3×10-9Pa.M3/S |
| 適用壓力范圍 | 1.3×10-5Pa～3×105Pa |
| 工作溫度 | 氟橡膠-25℃～+150℃ |
| 安裝位置 | 任意 |
| 壽命 | ≥10000次 |
| 配用執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 |
三、氣動高真空蝶閥 執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、氣動高真空蝶閥 零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |
五、氣動高真空蝶閥 外形尺寸圖
|
|
氣動高真空蝶閥外形尺寸圖
|
六、氣動高真空蝶閥 外形連接尺寸
| 型號 | DN | 結構長度 | ΦD | ΦB | n-Φc | H0-H | L1 |
|---|---|---|---|---|---|---|---|
| GIQ-32 | 32 | 70 | 90 | 22 | 4-Φ9 | 187 | 158 |
| GIQ-40 | 40 | 80 | 100 | 22 | 4-Φ9 | 197 | 158 |
| GIQ-50 | 50 | 90 | 110 | 22 | 4-Φ9 | 207 | 158 |
| GIQ-63 | 63 | 110 | 130 | 28 | 4-Φ9 | 227 | 158 |
| GIQ-80 | 80 | 125 | 145 | 28 | 8-Φ9 | 242 | 158 |
| GIQ-100 | 100 | 145 | 165 | 28 | 8-Φ9 | 262 | 158 |
| GIQ-125 | 125 | 175 | 200 | 34 | 8-Φ11 | 323 | 172 |
| GIQ-160 | 150 | 200 | 225 | 34 | 8-Φ11 | 348 | 172 |
| GIQ-200 | 200 | 260 | 285 | 40 | 12-Φ11 | 450 | 197 |
| GIQ-250 | 250 | 310 | 335 | 45 | 12-Φ11 | 525 | 248 |
| GIQ-320 | 300 | 395 | 425 | 50 | 12-Φ14 | 622 | 248 |
| GIQ-400 | 400 | 480 | 510 | 60 | 16-Φ14 | 733 | 295 |
| GIQ-500 | 500 | 580 | 610 | 70 | 16-Φ14 | 900 | 360 |
| GIQ-600 | 600 | 720 | 750 | 80 | 20-Φ14 | 980 | 370 |
| GIQ-800 | 800 | 890 | 920 | 100 | 24-Φ14 | 1220 | 410 |
| GIQ-1000 | 1000 | 1090 | 1120 | 120 | 32-Φ14 | 1594 | 580 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
