黃銅內螺紋閘閥
一、Z15T黃銅內螺紋閘閥 產品概述
上海霜恒閥門有限公司生產的Z15T黃銅內螺紋閘閥，口徑從DN6到DN100，主要用于暖通、城市供水等系統，具有體積小，不生銹、干凈衛生等特點。連接螺紋有公制管螺紋，也有英制NPT螺紋。
二、Z15T黃銅內螺紋閘閥 產品型號和圖片
Z15T黃銅內螺紋閘閥
三、Z15T黃銅內螺紋閘閥 主要零件材料
零件
一、Z15T黃銅內螺紋閘閥 產品概述
|
上海霜恒閥門有限公司生產的Z15T黃銅內螺紋閘閥，口徑從DN6到DN100，主要用于暖通、城市供水等系統，具有體積小，不生銹、干凈衛生等特點。連接螺紋有公制管螺紋，也有英制NPT螺紋。 |
二、Z15T黃銅內螺紋閘閥 產品型號和圖片
|
|
|
Z15T黃銅內螺紋閘閥
|
三、Z15T黃銅內螺紋閘閥 主要零件材料
| 零件 | 閥體、閥蓋、閥板、閥桿 | 填料 | 手輪 |
| 材料 | 黃銅 | 聚四氟乙烯 | 鑄鐵 |

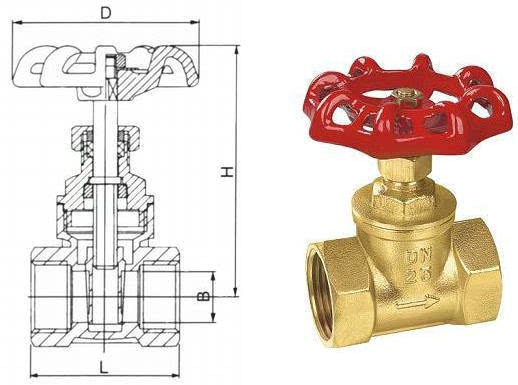

四、Z15T黃銅內螺紋閘閥 外形尺寸圖
|
|
Z15T黃銅內螺紋閘閥外形尺寸圖
|
五、Z15T黃銅內螺紋閘閥 外形連接尺寸
| DN | 規格 | A | B | C | D |
| 10 | 3/8 | 42 | 9.5 | 66.5 | 45 |
| 15 | 1/2 | 43 | 12.8 | 71 | 55 |
| 20 | 3/4 | 46 | 17 | 76 | 55 |
| 25 | 1 | 53 | 21 | 87.5 | 60 |
| 32 | 1 1/4 | 55 | 27 | 101 | 68 |
| 40 | 1 1/2 | 58 | 34 | 111 | 72 |
| 50 | 2 | 66.5 | 45 | 128 | 80 |
| 65 | 2 1/2 | 80 | 55 | 155 | 98 |
| 80 | 3 | 83 | 66 | 180 | 110 |
| 100 | 4 | 101 | 87 | 218 | 126 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
