D81手動快裝蝶閥
一、D81F衛生級蝶閥 產品概述
上海霜恒閥門有限公司專業生產的D81F衛生級蝶閥采用卡箍式、圓螺紋式連接，具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。替代法蘭，管螺紋、梯形螺紋等我國傳統的連接方式所產生的缺點?？膳浜细鞣N執行機構。衛生級蝶閥全部材料采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
二、D81F衛生級蝶閥 產品型號和圖片
一、D81F衛生級蝶閥 產品概述
|
上海霜恒閥門有限公司專業生產的D81F衛生級蝶閥采用卡箍式、圓螺紋式連接，具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。替代法蘭，管螺紋、梯形螺紋等我國傳統的連接方式所產生的缺點?？膳浜细鞣N執行機構。衛生級蝶閥全部材料采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。 |
二、D81F衛生級蝶閥 產品型號和圖片
|
|
|
D81F衛生級蝶閥
|
三、D81F衛生級蝶閥 主要技術參數
規格：DN20-150，1″-6″
標準：DIN、SMS、ISO
材質：SUS304、SUS316L

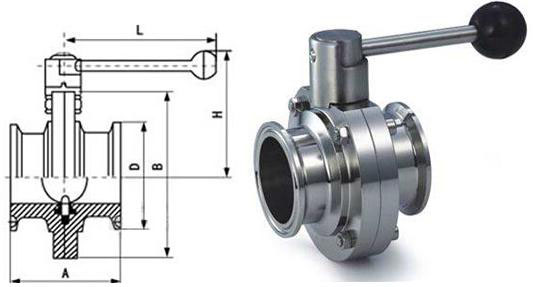

四、D81F衛生級蝶閥 外形尺寸圖
|
|
D81F衛生級蝶閥 外形尺寸圖
|
五、D81F衛生級蝶閥 外形連接尺寸
| 規格（ISO） | A | B | D | L | H | Kg |
| 20 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
| 25 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
| 32 | 66 | 78 | 50.5 | 130 | 82 | 1.2 |
| 38 | 70 | 86 | 50.5 | 130 | 86 | 1.3 |
| 51 | 76 | 102 | 64 | 140 | 96 | 1.85 |
| 63 | 98 | 115 | 77.5 | 150 | 103 | 2.25 |
| 76 | 98 | 128 | 91 | 150 | 110 | 2.6 |
| 89 | 102 | 139 | 106 | 170 | 116 | 3.0 |
| 102 | 106 | 154 | 119 | 170 | 122 | 3.6 |
| 108 | 106 | 159 | 119 | 170 | 126 | 3.6 |
| 133 | 140 | 185 | 145 | 190 | 138 | 6.5 |
| 159 | 260 | 215 | 172 | 190 | 153 | 11 |
