g45j直流式襯膠隔膜閥
一、直流式襯膠隔膜閥 產品概述
上海霜恒專業生產的G45J直流式襯膠隔膜閥，是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。直流式襯膠隔膜閥可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動，這種結構，可以有效降低介質流通時的流阻，比堰式的隔膜閥多增加一些流體能力。
二、直流式襯膠隔膜閥 產品型號和圖片
直流式襯膠隔膜閥
一、直流式襯膠隔膜閥 產品概述
|
上海霜恒專業生產的G45J直流式襯膠隔膜閥，是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。直流式襯膠隔膜閥可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動，這種結構，可以有效降低介質流通時的流阻，比堰式的隔膜閥多增加一些流體能力。 |
二、直流式襯膠隔膜閥 產品型號和圖片
|
|
|
直流式襯膠隔膜閥
|
三、直流式襯膠隔膜閥 主要參數
| 設計標準 | GB12239 |
| 結構長度 | JB1688/GB12221 |
| 法蘭標準 | JB78 |
| GB4216 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動、電動、氣動、常閉型、常開型 |
四、直流式襯膠隔膜閥 外形尺寸圖
|
|

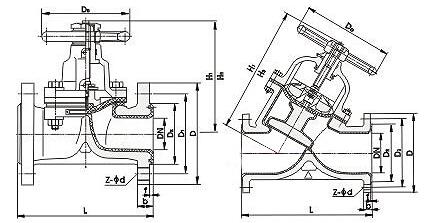

直流式襯膠隔膜閥外形尺寸圖
|
五、直流式襯膠隔膜閥 外形連接尺寸
|
DN mm |
公稱壓力 MPa |
工作壓力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
質量 |
| 25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | ||
| 150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | |
| 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | ||
| 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
