電動高真空球閥

一、電動高真空球閥產品概述 GUQ電動高真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，電動高真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統。電動高真空球閥符合GMP標準。電動高真空球閥主要特點如下： 1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀； 2、開關扭矩小，配置電動執行器小，工作穩定、可靠； 3、結構緊湊，重量輕，外形簡潔、美觀； 4、電動真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

一、電動高真空球閥產品概述

GUQ電動高真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，電動高真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統。電動高真空球閥符合GMP標準。
電動高真空球閥主要特點如下：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置電動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、電動真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

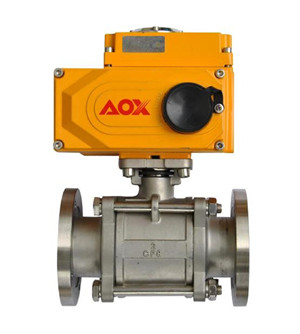

GUQ電動高真空球閥

二、電動高真空球閥主要性能

泄漏率	≤1.3×10-9Pa.M3/S
壓力范圍	1.3×10-7Pa～6×105pa
工作溫度	-30℃～+232℃
工作電壓	220V
工作介質	水、蒸氣、酸、堿
安裝位置	任意
使用壽命	≥20000次

三、電動高真空球閥執行器技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
